3.7 Tragflächen konstruieren
Im Verzeichnis Objekte\Profile\ finden Sie einige Profile die bei der Konstruktion von Tragflächen sehr hilfreich sind:
Objekte\Profile\CLARK Y.MOD (Profil mit ebener Unterseite)
Objekte\Profile\E 168.MOD (dickes vollsymmetrisches Profil)

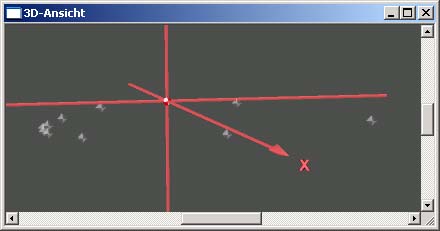

Objekte\Profile\E 374.MOD (dünnes halbsymmetrisches Profil)

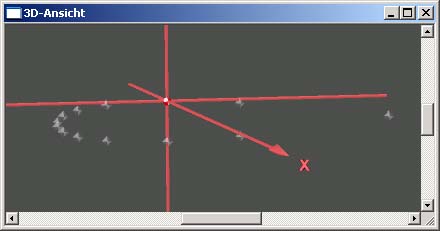

Objekte\Profile\NACA 0012.MOD (dünnes vollsymmetrisches Profil)
Objekte\Profile\NACA 2412.MOD (halbsymmetrisches Profil)
Zur Konstruktion einer Tragfläche fügen Sie entlang der Spannweite ein paar der obigen Profilobjekte ein. Im Fenster Modelldaten auf der Registerkarte Objekte können Sie den Einstellwinkel des Profils mithilfe des X-Rotationswinkels einstellen. Entsprechend können Sie die Profildicke und Profiltiefe mit der Y- und Z-Skalierung anpassen.

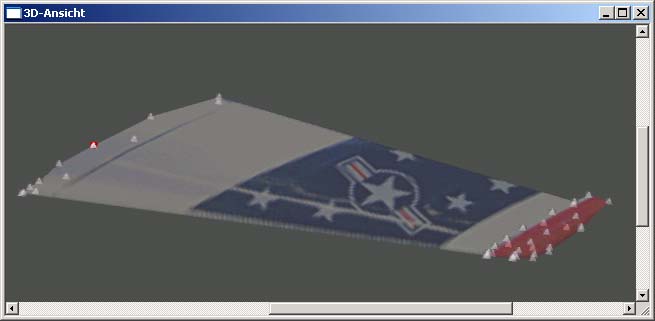

Als Beispiel sehen Sie hier die Tragfläche einer F-86, die mithilfe von 3 Profilobjekten konstruiert wurde:
Im Bereich des Randbogens wurden einige zusätzliche Punkte gesetzt, um einen abgerundeten Abschluß zu erhalten. (Zur Verdeutlichung wurde die Oberfläche in dieser Darstellung transparent gemacht.)
