2.10. Farben definieren
Unser neuer Propeller aus dem vorherigen Schritt ist in der Farbe Weiß eingefärbt. In diesem Schritt werden wir eine neue Farbe definieren und diese der Luftschraube zuweisen.

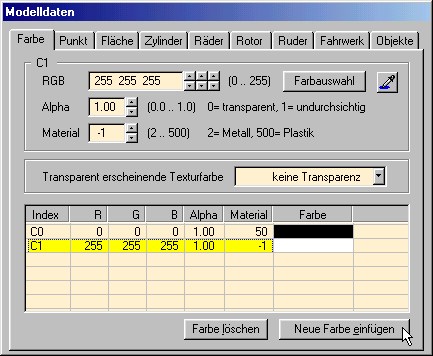

Wir verwenden dazu die Registerkarte Farbe im Fenster Modelldaten. Nach dem Anlegen eines neuen Konstruktionsprojektes sind hier standardmäßig 2 Farben vordefiniert: Schwarz und Weiß:
Bisher haben wir alle Flächen mit Texturen überzogen und als Grundfarbe dafür die Farbe Weiß gewählt. Für den Propeller haben wir keine Textur zur Auswahl. Wir können aber eine neue Farbe definieren. Klicken Sie dazu auf die Schaltfläche Neue Farbe einfügen.

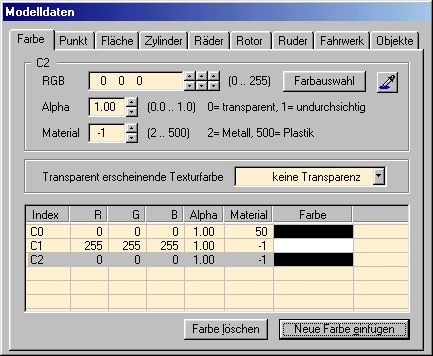

Die neue Farbe (hier C2) ist zunächst Schwarz. Zum Ändern der Farbe gibt es mehrere Möglichkeiten:
2.10.1 Eingabe von RGB-Werten
Wenn Sie die Rot, Grün und Blau- Anteile der gewünschten Farbe kennen, können Sie die Werte direkt in das Eingabefeld RGB eingeben oder mit den Pfeilschaltflächen einstellen.
2.10.2 Farbe mit der Pipette aus einem Ansichtfenster holen

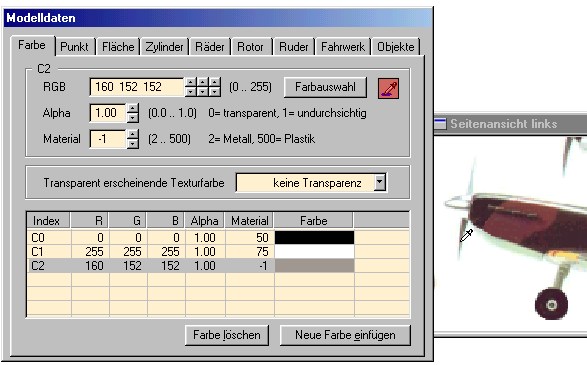

Wenn die gewünschte Farbe in einem Ansichtsfenster sichtbar ist, klicken Sie auf die Pipettenschaltfläche der Registerkarte Farbe und bewegen Sie die Pipette mit der Maus über diese Farbe:
Klicken Sie einmal mit der linken Maustaste um die Farbe unter der Pipette auszuwählen und die Pipettenfunktion zu beenden.
2.10.3 Farbe mit dem Farbauswahldialog wählen

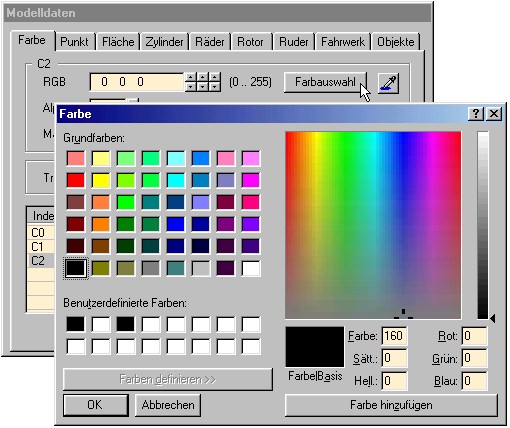

Wenn Sie die gewünschte Farbe aus einer Palette des gesamten Farbspektrums auswählen möchten, klicken Sie auf die Schaltfläche Farbauswahl:
Suchen Sie sich hier die gewünschte Farbe aus, so daß sie in dem Feld Farbe|Basis angezeigt wird. Um die Farbe für die auf der Registerkarte Farben selektierte Farbe zu übernehmen, klicken Sie auf OK. Alle bisher definierten Farben sind in der Liste Benutzerdefinierte Farben aufgeführt. Mit der Schaltfläche Farbe hinzufügen können Sie eine in dieser Liste selektierte Farbe setzen.

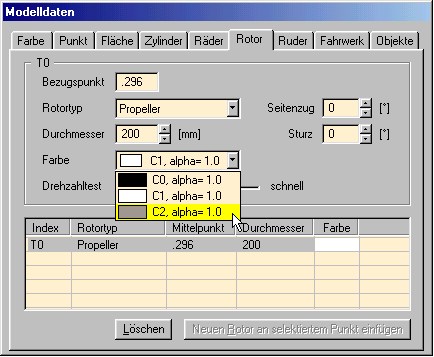

Um den Propeller auf unsere neue Farbe zu setzen, wechseln Sie im Fenster Modelldaten auf die Registerkarte Rotor. Im Kombinationsfeld Farbe können Sie nun die neue Farbe C2 auswählen.
Nächstes Thema: Fahrwerk definieren.
