2.3. Ansichten definieren
Um die Bildinformationen der Mehrseitenansicht als Konstruktionsvorlage verwenden zu können, müssen wir daraus entsprechende Ansichten definieren und deren räumliche Lage untereinander festlegen.
2.3.1 Seitenansicht links

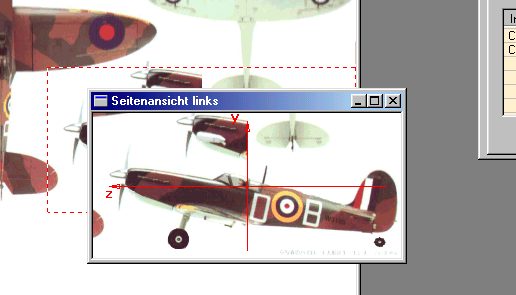

Definieren wir zunächst die linke Seitenansicht. Wählen Sie dazu Fotogrammetrie, Ansicht definieren und Seitenansicht links. Der Mauszeiger verwandelt sich in ein Fadenkreuz, mit dem Sie nun im Fenster Mehrseitenansicht die linke Seitenansicht mit gedrückter linker Maustaste einrahmen können. Es macht nichts, wenn Sie dabei auch Teile anderer Ansichten mit einrahmen. Nach dem Loslassen der linken Maustaste öffnet sich ein neues Fenster Seitenansicht links:

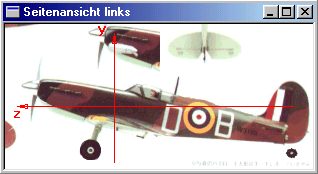

Nun kümmern wir uns um das Koordinatensystem. Fahren Sie mit der Maus über den Ursprung des Koordinatensystems und ziehen Sie es mit gedrückter linker Maustaste in den Schwerpunkt des Modells:

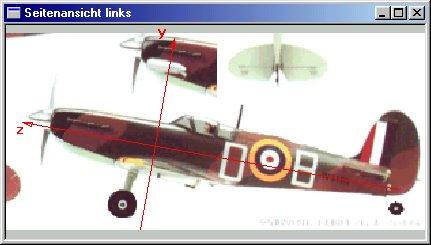

Um das Koordinatensystem zu drehen, fahren Sie mit der Maus über einen der beiden Koordinatenachsenpfeile und rotieren Sie es mit gedrückter linker Maustaste solange, bis die Z-Achse parallel zur gedachten Längsachse des Modells verläuft:
Um genauer arbeiten zu können empfiehlt es sich, die Ansichtfenster größer aufzuziehen.
2.3.2 Draufsicht

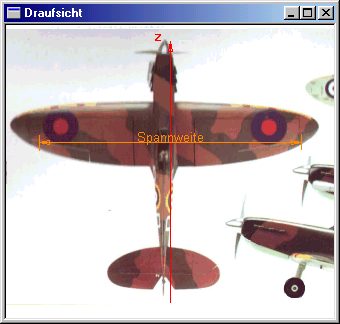

Erzeugen Sie nun die Draufsicht über Fotogrammetrie, Ansicht definieren und Draufsicht:

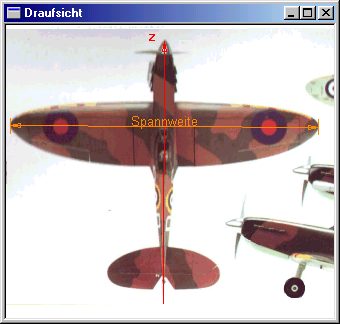

Plazieren Sie die Z-Achse durch Verschieben und Rotieren genau über die gedachte Längsachse des Modells. Die X-Achse des Koordinatensystems wird erst später sichbar. Um den Maßstab aller Ansichten zu definieren, ziehen Sie die Pfeile der Bemaßungslinie an die Enden der Tragfläche:
Bei der Konstruktion von Helicoptern erscheint die Bemaßungslinie als Rotorradius in der Seitenansicht.
2.3.3 Weitere Ansichten

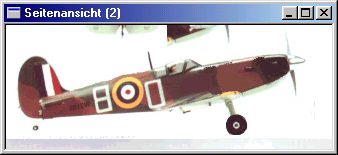

Erzeugen Sie die Druntersicht über Fotogrammetrie, Ansicht definieren und weitere Drauf-/Draufsicht. Die rechte Seitenansicht und die Ansicht des Schalldämpfers können Sie entsprechend als weitere Seitenansicht definieren:
Über Fotogrammetrie, Ansicht umbenennen sollten Sie den Ansichten sinnvollere Namen geben. Beispielsweise könnten Sie die Drauf-/Druntersicht (2) umbenennen in Druntersicht oder die Seitenansicht (3) in Seitenansicht Schalldämpfer.
Nächstes Thema: Ansichten verknüpfen.
