4.11 Farben ein-/ausblenden

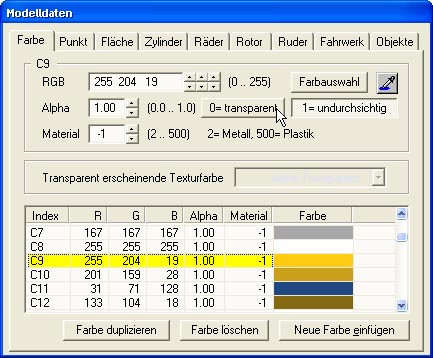

Auf der Registerkarte Farbe des Fensters Modelldaten finden Sie die neuen Schaltflächen 0= transparent und 1= undurchsichtig:
Mit einem Klick auf 0= transparent können Sie sehr schnell und bequem den Alpha-Wert der selektierten Farbe auf Null setzen, wodurch sofort alle Flächen und Zylinder der betreffenden Farbe aus der 3D-Ansicht verschwinden. Ebenso verschwinden alle Punktmarker, die ausschließlich von den betreffenden Flächen und Zylindern verwendet werden. Klicken Sie auf 1= undurchsichtig, um die betreffenden Farben, Zylinder und Punktmarker wieder einzublenden.
In der Farbliste können auch mehrere Farben gleichzeitig selektiert sein. In diesem Falle werden alle selektierten Farben ein- bzw. ausgeblendet. (Siehe Mehrere Farben selektieren)
Wenn Sie verschiedene Baugruppen mit jeweils eigenen Farben konstruiert haben, können Sie diese Baugruppen mit den Schaltflächen 0= transparent und 1= undurchsichtig bequem aus- bzw. einblenden. Sehr hilfreich ist es beispielsweise, wenn beim Konstruieren einer Mechanik im Innern eines Rumpfes dem Rumpf eine eigene Farbe zugeordnet wurde und dieser dann schnell aus- und wiedereingeblendet werden kann. Weiterhin kann bei sehr komplexen Modellen durch Ausblenden mehrerer Farben bzw. Baugruppen die Übersichtlichkeit gesteigert, sowie der Bildaufbau stark beschleunigt werden. (Siehe Baugruppenspezifische Farben)
Nächstes Thema: Farbe duplizieren.
