2.12. Spiegelbildlich vervollständigen

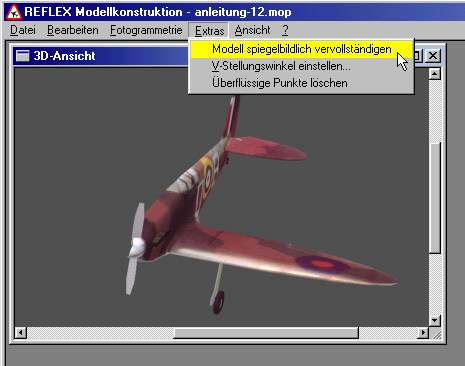

Bis auf den Schalldämpfer ist die linke Hälfte unseres Modells fertig konstruiert. Wählen Sie nun Extras, Modell spiegelbildlich vervollständigen.

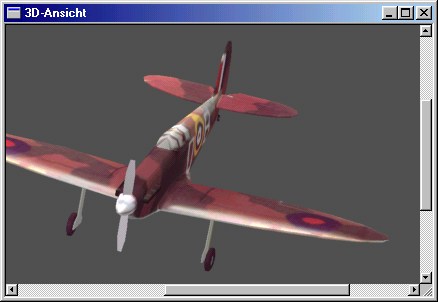

Die fehlende rechte Hälfte wird automatisch spiegelsymmetrisch hinzugefügt. Flächen und andere Elemente, die sich entweder auf der Mittellinie befinden oder sich bereits über beide Modellhälften erstecken, werden nicht gespiegelt. Das automatische Vervollständigen funktioniert natürlich auch, wenn Sie erst die rechte Hälfte konstruiert haben und die linke ergänzen wollen.

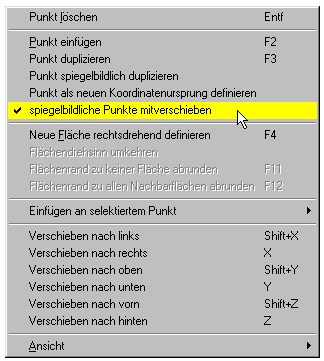

Auch nach dem automatischen Vervollständigen können noch alle denkbaren Veränderungen an beiden Seiten des Modells vorgenommen werden. Wenn Sie Punkte verschieben, können wahlweise auch die Punkte der spiegelbildlichen Seite automatisch mit verschoben werden. Ausschlaggebend dafür ist die Einstellung spiegelbildliche Punkte mitverschieben im Menü Bearbeiten oder im Kontextmenü der 3D-Ansicht.
Nach dem Vervollständigen können alle seitenspezifischen Teile konstruiert werden. In unserem Fall ist dies nur der Schalldämpfer:

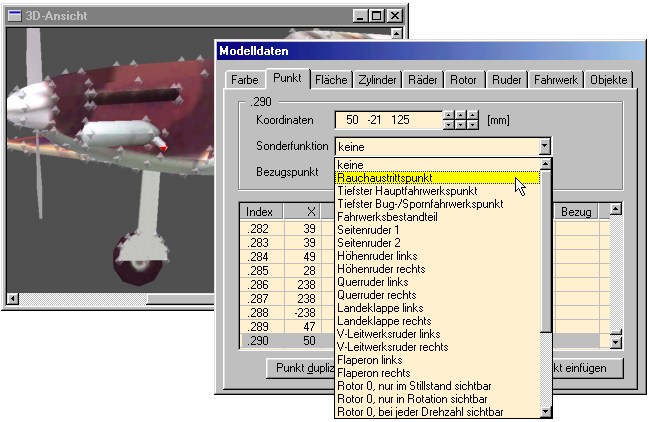

Markieren Sie den Auslaß des Schalldämpfers mit dem Kombinationsfeld Sonderfunktion als Rauchaustrittspunkt.
Nächstes Thema: Kantenglättung.
